| Tempat asal: | Hefei, Anhui, Tiongkok |
|---|---|
| Nama merek: | Jingpu Brand |
| Sertifikasi: | CE,ROHS,ISO9001,ISO13485,UL |
| Nomor model: | MFP |
| Kuantitas min Order: | 1000 |
| Harga: | USD 0.1-5 /PCS |
| Kemasan rincian: | Kemasan karton |
| Waktu pengiriman: | 2-7 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 200 Juta per Tahun |
| cara menginstal: | memasukkan | Cara penginderaan: | Perlawanan |
|---|---|---|---|
| Jenis Sinyal Keluaran: | Tipe analog | Bahan: | keramik |
| Mengukur dielektrik: | Suhu | Kode IP: | IP64 |
| Paket Transportasi: | Kemasan karton | Penampilan: | hitam |
| Jaminan: | 2 tahun | Layanan purna jual: | Kualitas asuransi |
| chip: | Termistor NTC | Kustomisasi: | Ya |
| Suhu Operasional: | -40℃~150 | Nilai Resistansi: | Kebiasaan |
| Nilai B: | Kebiasaan | Pengiriman: | Pengiriman, Udara, atau Ekspres |
| Kabel: | PVC, , Isolasi Enamel | Sampel gratis: | Ya |
| Menyoroti: | Sensor Suhu Baterai Ev,Sensor Suhu NTC Hitam |
||
Sensor Suhu Baterai Ev Untuk Penutup Baterai Dan Distribusi Daya
Instruksi Singkat:
Item tersebut adalah sensor suhu baterai EV.Ini cocok untuk pengukuran suhu permukaan.Aplikasi umum termasuk sistem kontrol baterai di mobil EV.Sensor suhu baterai EV terdiri dari termistor chip NTC yang dipasang di tag lubang (ring lug), dengan kabel fleksibel berinsulasi (kabel berisolasi XLPE UL4411 125℃ & UL4413 150℃) dan terminal.Satu nilai resistansi standar dan nilai beta: R25℃= 10kΩ dan B25/85=3435k.
Fitur:
Mematuhi standar ROHS
Kisaran suhu pengoperasian: -40℃~125℃(UL4411 22AWG)
Kisaran suhu pengoperasian: -40℃~150℃(UL4413 22AWG)
Stabilitas yang baik dan jangka panjang
Elemen penginderaan diisolasi secara elektrik dari tag
Lubang tali agar sesuai dengan ukuran sekrup M3, M4/M5
Aplikasi:
EV/HEV Bus Bar
Penutup Baterai
Distribusi tenaga
Struktur dan Dimensi:
Parameter terperinci:
| Rek.pada 25℃(kΩ) | Nilai beta | (Di udara) Pmax (mW) | (mW/℃) | konstanta waktu termal (dtk.) | Rentang Suhu Operasi TL-TH(℃) | Panjang total L(mm) |
| 1 | B25/85=3435 | Sekitar 60 | / | / | -40℃~150 | 500~2000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50 = 3950 | |||||
| 5 | B25/50 = 3470 | |||||
| 5 | B25/50 = 3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50 = 3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50 = 3950 | |||||
| 20 | B25/50 = 3950 | |||||
| 47 | B25/50 = 3950 | |||||
| 50 | B25/50 = 3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

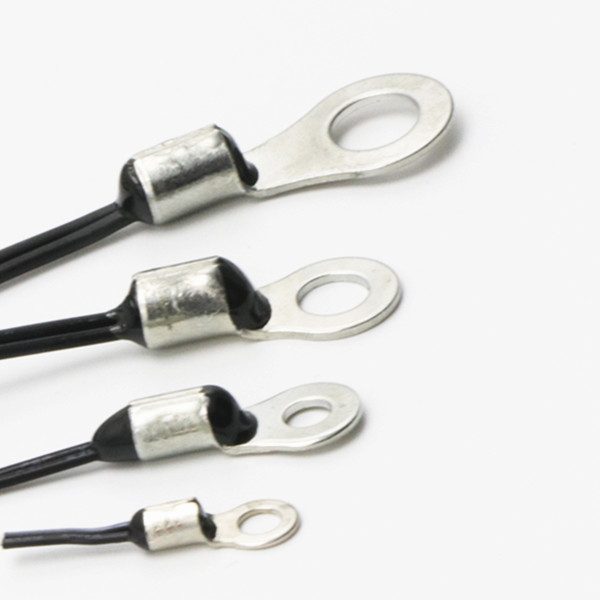

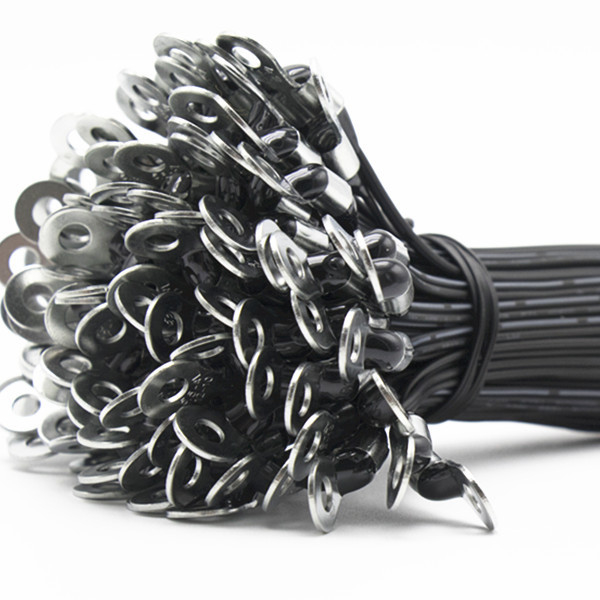

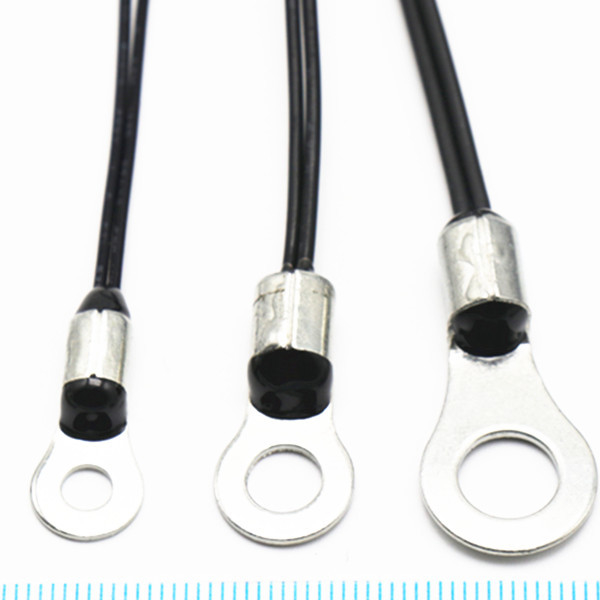

Gambar produk:
Kemasan standar (kemasan dalam): 1pcs ~ 100pcs / polybag
Pemberitahuan Operasi
1.Aplikasi: Pengukuran dan kontrol suhu；
2.Arus yang mengalir melalui NTC dikontrol dalam rentang Pmax untuk menghindari kesalahan pengukuran yang disebabkan oleh pemanasan sendiri komponen.
3.Hindari sengatan panas yang berlebihan, Pukulan udara panas harus mengalahkan setidaknya 30mm ke probe jika tabung pelindung panas menyusut perlu dipasang.
4.Suhu Penyimpanan -10℃～40℃,≤75%RH；Hindari dalam gas korosif dan lingkungan yang diterangi matahari;Setelah membuka paket, perlu disegel lagi.
5. Menurut struktur termistor NTC lapisan Kaca, ketika pengguna akhir menginstal, untuk menghindari kepala epoksi mengalami terlalu banyak gaya tarik dan gaya tekuk dari kawat timah, Kawat timah harus dikontrol pada titik tekuk atau titik gaya pada kawat timah 6mm atau kurang di bawah kepala penyegel. Agar tidak melukai chip, mengakibatkan hambatan melayang dan bahkan sirkuit terbuka, terutama saat komponen dipanaskan.
