| Tempat asal: | Anhui, Tiongkok |
|---|---|
| Nama merek: | JP SENSOR |
| Sertifikasi: | ISO9001 |
| Nomor model: | MF5A-1 |
| Kuantitas min Order: | 5000 Potongan |
| Harga: | Negotiable |
| Kemasan rincian: | Kemasan karton |
| Waktu pengiriman: | 2 minggu |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 200 Juta per Tahun |
| Perlawanan: | 0.3KΩ~ 2000KΩ | nilai beta: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Rentang Suhu Operasi: | -40℃~125℃ | OEM/ODM: | Tersedia |
| Aplikasi: | Untuk UAV kendaraan udara tak berawak） | Pengiriman: | Angkutan Udara, Angkutan Laut, Ekspres |
| Cahaya Tinggi: | Termistor Epoksi B25/85,Termistor Epoksi R25,sensor termal 10K ntc |
||

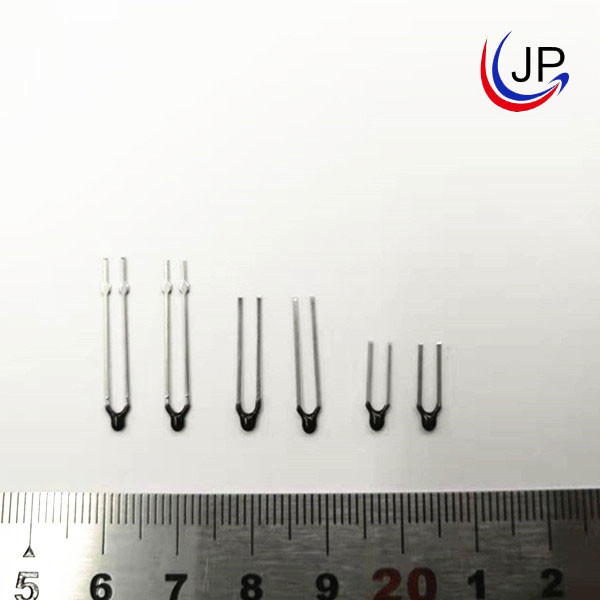

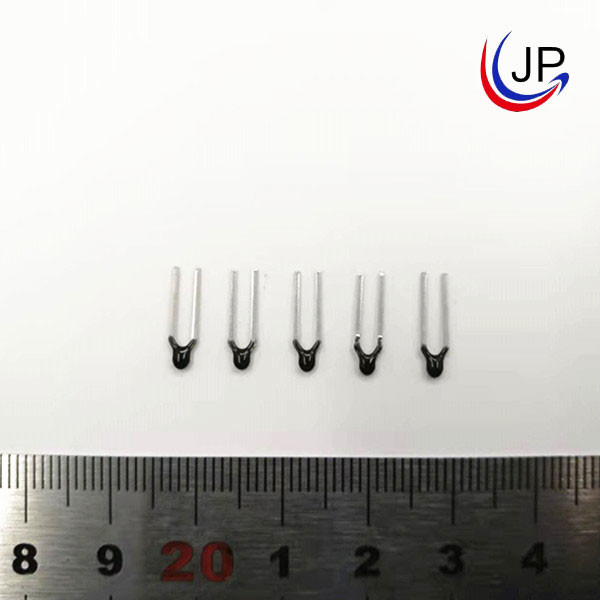

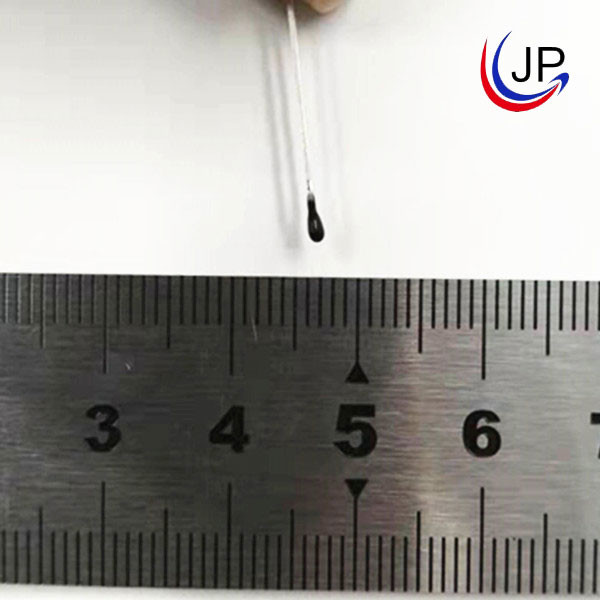

R25 10K B25/85 3435k NTC Epoxy Termistor Untuk UAV
Pengantar singkat:
MF5A-1 (untuk kendaraan udara tak berawak UAV) seri termistor NTC berlapis epoksi diproduksi dari Hefei Jingpu Sensor Technology Co., Ltd. Ini terdiri dari kawat timah baja berlapis tembaga, chip NTC yang disolder, dan resin epoksi.Fitur sensor: sederhana, fungsional, akurasi tinggi.Rentang nilai resistansi opsional dari 0,3kΩ hingga 2000kΩ, dan nilai beta berkisar dari 2500K hingga 4500K.Termistor NTC berlapis epoksi ini diterapkan secara luas untuk peralatan rumah tangga, otomotif, peralatan medis, alat listrik, dll.
Fitur:
•Mematuhi standar RoHS
•R25=10KΩ±5%, B25/85=3435k±2%
• Kisaran suhu operasi: -40 ~ 125
•Ketebalan tipis
Aplikasi:
• Untuk UAV (kendaraan udara tak berawak)
Struktur dan Dimensi:(satuan:mm)
| 1 | keping | Chip NTC | 1 | / |
| 2 | Enkapsulasi | resin epoksi | 1 | / |
| 3 | Kabel | Fe/Sn | 2 | / |
Kemasan standar (kemasan dalam): 500pcs / polybag
Spesifikasi Listrik:
| Rek.pada 25℃(kΩ)+A2:G25+A2:G25 | Nilai beta |
(Di udara) TPmax (mW) |
(mW/℃) | Konstanta waktu termal (dtk.) | Rentang Suhu Operasi TL-TH(℃) | Panjang total L(mm) |
| 1 | B25/85=3435 | Sekitar 60 | Maks.3.0 | Maks.20 | -40℃~125 | 8~100 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50 = 3950 | |||||
| 5 | B25/50 = 3470 | |||||
| 5 | B25/50 = 3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50 = 3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50 = 3950 | |||||
| 20 | B25/50 = 3950 | |||||
| 47 | B25/50 = 3950 | |||||
| 50 | B25/50 = 3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Pemberitahuan Operasi:
1. Aplikasi: Pengukuran dan kontrol suhu；
2. Arus yang mengalir melalui NTC dikontrol dalam rentang Pmax untuk menghindari kesalahan pengukuran yang disebabkan oleh pemanasan sendiri komponen.
3. Hindari kejutan panas yang berlebihan, Pukulan udara panas harus mengalahkan setidaknya 30mm ke probe jika tabung pelindung panas menyusut perlu dipasang.
4. Suhu Penyimpanan -10℃～40℃,≤75%RH； Hindari gas korosif dan lingkungan yang diterangi matahari;Setelah membuka paket, perlu disegel lagi.
5. Menurut struktur termistor NTC lapisan Kaca, ketika pengguna akhir dipasang, untuk menghindari kepala epoksi mengalami terlalu banyak gaya tarik dan gaya tekuk dari kawat timah, Kawat timah harus dikontrol pada pembengkokan titik atau titik gaya pada kawat timah 6mm atau kurang di bawah kepala penyegel.Agar tidak melukai chip, mengakibatkan hambatan melayang dan bahkan sirkuit terbuka, terutama saat komponen dipanaskan.
