| Tempat asal: | Hefei, provinsi Anhui, Cina |
|---|---|
| Sertifikasi: | ISO13485 |
| Nomor model: | MF5A-7 |
| Kuantitas min Order: | 500 pcs |
| Harga: | USD 4.80 /PC |
| Kemasan rincian: | Kemasan Ekspor Standar |
| Waktu pengiriman: | 20-25 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 3000pcs/bulan |
| Pengangkutan: | Angkutan Udara atau Lainnya | Sinyal output: | Analog |
|---|---|---|---|
| Kisaran suhu: | 0℃~50℃ | B toleransi: | 0,5% |
| Suhu Maksimum: | 80°C | Bahan Sensor: | platinum |
| Keakuratan: | +/- 0,2°F | Isolasi: | Perisai yang bagus |
| Toleransi: | (25~45) derajat celcius ±0,1 derajat celcius | Lapisan: | Perlindungan suhu berlebih |
| Umurnya: | Umur Produk Lebih Lama | Pengaturan khusus: | Ya. |
| Warna: | Amber | Suhu Kerja: | Dari 0℃～+60℃ |
| Ukuran: | 200cm |
Sonde sensor tipe film tipis mikro panjang 200cm
Deskripsi produk
Item ini adalah satu Micro film tipis sensor probe panjang 200cm.Sonde sensor tipe film tipis mikro dikapsulkan dengan epoksi dalam tabung poliamida dengan kabel nikel padat terisolasi poliesterimida # 38 AWGMereka memiliki ikatan paralel dan datang dalam panjang keseluruhan standar 3, 6 dan 12 inci.Sonde termistor ini ideal untuk digunakan dengan perumahan probe kecil dan aplikasi yang membutuhkan waktu respons termal yang cepat.
Informasi Teknik
Diameter biasa 0,023 inci
Ukuran kawat khas # 38 AWG
Timah: nikel padat, isolasi poliesterimida
Bahan: epoksi, poliamida
Konstan Dissipasi Tipikal: 0,2mW/°C di udara yang masih
Waktu biasa Konstan di udara diam: 3 detik maksimal
Sonde sensor tipe film tipis mikro panjang 200cm
Karakteristik ketahanan/suhu
| Suhu (°C) | 223Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Data Keandalan
| Artikel | Kondisi pengujian | Kriteria |
| Jatuh bebas | Tiga kali jatuh alami ke papan maple dari ketinggian 1 m | △R, △B±0,5% |
| Panas kering | 1000 jam pada 70°C | △R, △B±0,5% |
| Panas lembab | 1000 jam pada suhu 70°C dan kelembaban 90% sampai 95% | △R, △B±0,5% |
|
Siklus suhu (termal shock) |
Tujuh siklus sebagai berikut: 1. -20°C selama 12 jam 2. Suhu ruangan selama 1 menit 3. 55°C selama 12 jam 4. Suhu ruangan selama 1 menit |
△R, △B±0,5% |
Metode koneksi
Kawat timbal dapat dilas ke kawat yang lebih besar dengan membungkusnya di sekitar kawat yang lebih besar dan kemudian dilas.
Sonde sensor tipe film tipis mikro panjang 200cm
Perhatian
Sensor sensor termistor NTC miniatur diproduksi menggunakan proses semikonduktor.
Pengeluaran elektrostatik dengan cara yang sama seperti sirkuit terpadu biasa.
Untuk mencegah kerusakan atau kerusakan sensor, dianjurkan untuk mengambil tindakan pencegahan yang tepat saat menangani sensor.
Kegagalan untuk melindungi sensor terhadap ESD juga dapat menyebabkan kerusakan pada peralatan yang dipasang dengan sensor karena debit elektrostatik dapat menyebabkan perubahan parameter kecil,yang berarti bahwa sensor mungkin tidak memenuhi spesifikasi yang diterbitkan.

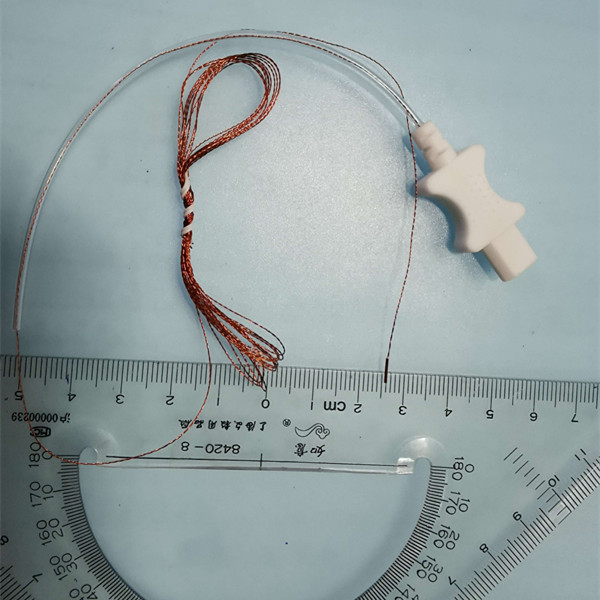

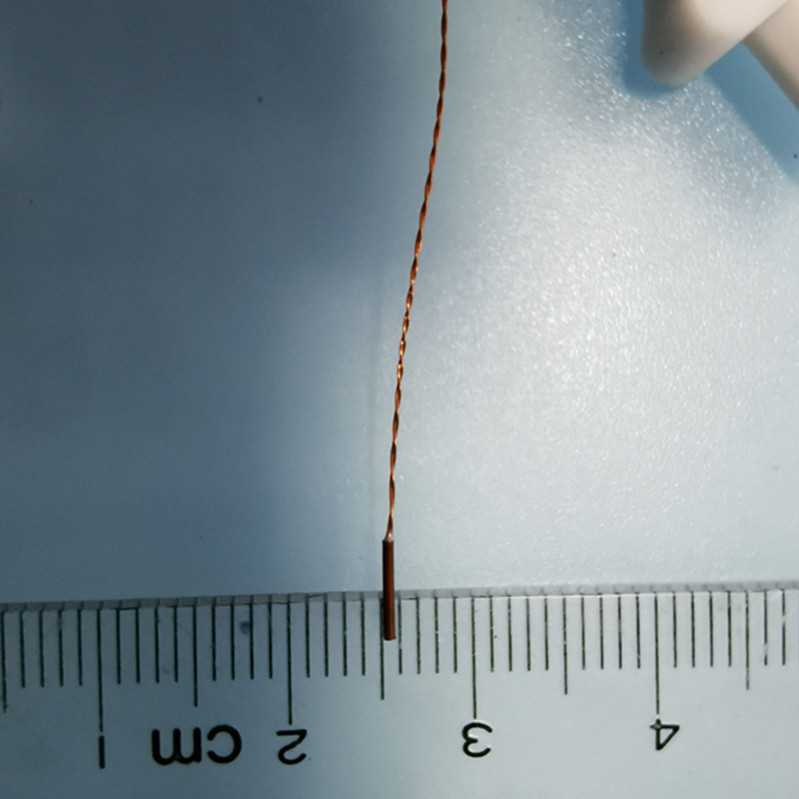

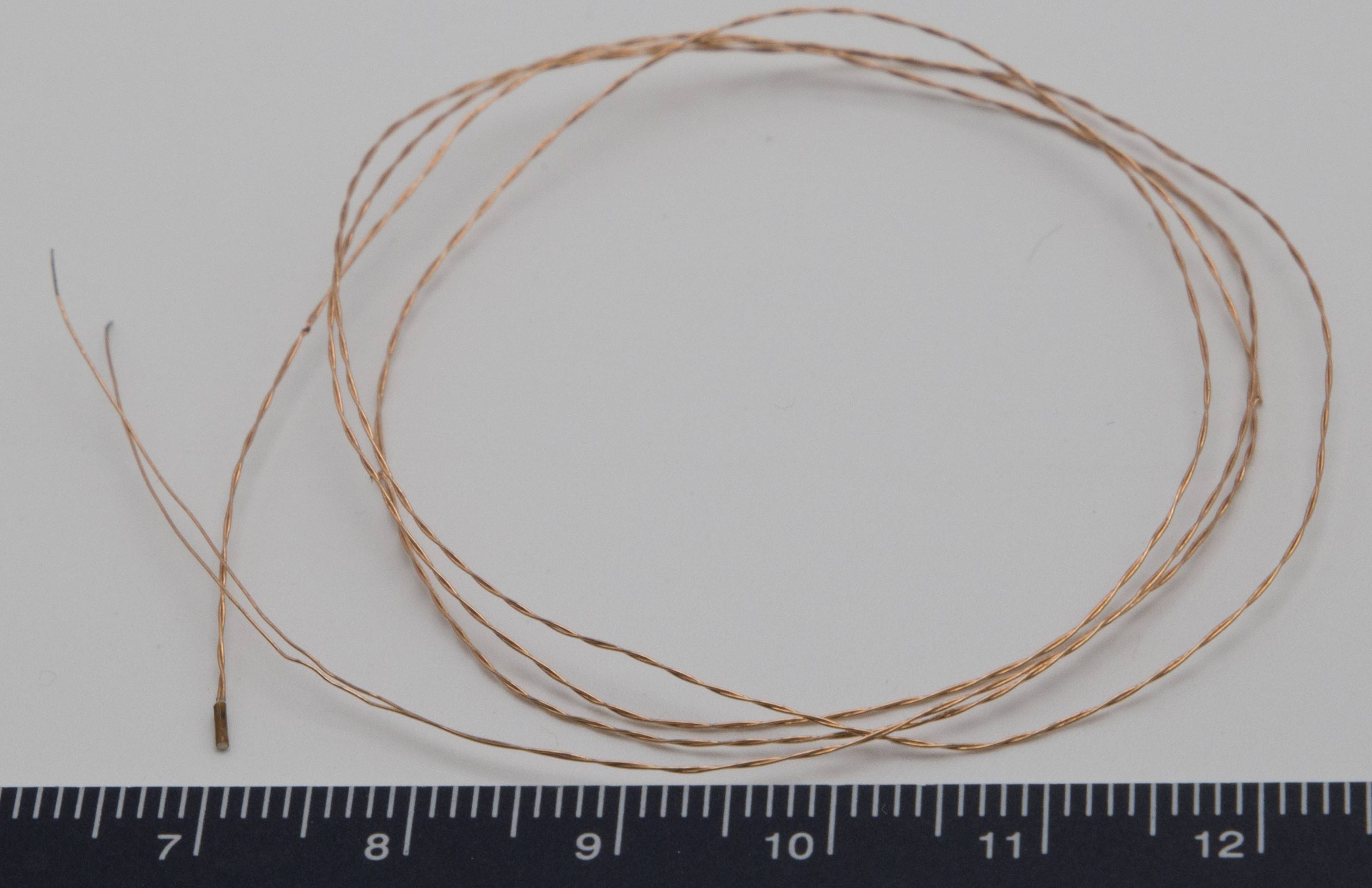

Gambar produk
Aplikasi Produk
Kateter medis
Kawat panduan
Peralatan pengujian
Perangkat medis genggam
Pemantauan suhu tubuh
Aplikasi lain yang membutuhkan probe yang sangat kecil
(1) Panjang kawat timah disesuaikan sesuai dengan kebutuhan pelanggan (max.200 cm).
(2) Panjang kawat timah telanjang disesuaikan sesuai dengan kebutuhan pelanggan
Silakan hubungi staf penjualan Jingpu untuk produk tanpa lapisan resin pada kepala sensor untuk diameter yang lebih kecil.
